产品时间：2023-02-14

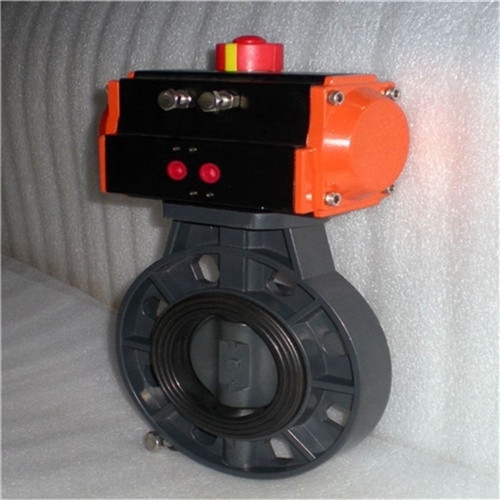

气动PVC蝶阀D671S报价的耐腐蚀性强，采用活塞式气动执行器与塑料蝶阀组成。气动塑料蝶阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统等。
一、产品特点
1、外型结构紧凑美观
2、本体重量轻容易安装
3、耐腐蚀性强，应用范围广
4、材质卫生无毒
5、气动PVC蝶阀D671S报价耐磨损、容易拆卸，维护简单易行
二、主要技术参数
阀体
阀体形式 | 直通式阀体 |
公称通径 | DN50～300mm |
公称压力 | PN1.0、1.6MPa |
连接形式 | 法兰式 / 对夹式 |
密封材质 | FPM、EPDM、NBR |
适用温度 | 0～+60℃ |
阀体材质 | UPVC、CPVC、PP |
阀芯材质 | UPVC、CPVC、PP、PTFE |
适用介质 | PVC兼容的食品工业化学溶剂 |
阀内件
阀板形式 | 蝶形(垂直板式) |
流量特性 | 线性 |
执行机构
执行器型号 | GT系列、ST系列、AT系列、AW)系列单双作用气动执行器 |
供气压力 | 400～700KPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | dìng位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、概括
气动PVC蝶阀D671S报价的耐腐蚀性强，采用活塞式气动执行器与塑料蝶阀组成。气动塑料蝶阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
四、主要性能规范
公称通径DN | 50～300(mm) | |||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
五、主要外形及连接尺寸
通径(mm) | 英寸″ | 尺寸(mm) | ||||||||
长度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | ||
50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
