产品时间：2023-02-14

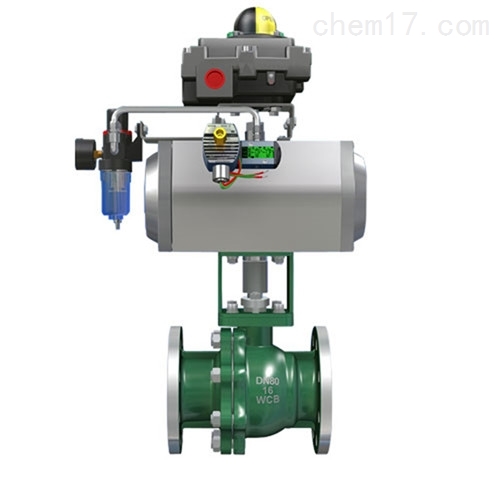

ZSHO气动O型活塞式切断球阀报价主要由气动活塞式执行机构和切断型球阀两部分组成，根据用户需要，也可在执行机构和切断球阀之间配置手轮机构。
一、产品简介：
ZSHO气动O型活塞式切断球阀报价（简称切断球阀），是一种旋转型切断球阀，为气动单元组合仪表中的执行单元，一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种，分别用于常温（－40～180℃）及高温（—60～450℃）场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启，以达到生产过程按一定的程序进行。ZSHO气动O型活塞式切断球阀报价主要由气动活塞式执行机构和切断型球阀两部分组成，根据用户需要，也可在执行机构和切断球阀之间配置手轮机构。
二、技术参数：
公称通径DN（㎜） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
额定流量系数（Kv） | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 8500 |
公称压力PN（MPa） | 1.6、6.4 | ||||||||||||
球芯转角（度） | 0°±4°至90°±4°（可调） | ||||||||||||
操作压力（MPa） | 双作用0.2～1.0 单作用0.3～1.0 | ||||||||||||
适用工作温度（℃） | 软密封－40～180 硬密封－60～450 | ||||||||||||
允许压差（MPa） | 为公称压力值 | ||||||||||||
允许泄漏量等级 | 软密封Ⅵ 硬密封Ⅳ | ||||||||||||
动作时间（S） | 0.5～7（详见表二） | ||||||||||||
执行机构输出力矩（Nm） | 5.9～5169 | ||||||||||||
气动活塞式执行机构动作时间（表二）
执行机构型号 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | |
动作时间（S） | 全开 | 0.5 | 0.56/0.6 | 0.5/0.6 | 0.5/0.6 | 0.7/1 | 0.8/1.1 | 1/1.2 | 1.1/1.6 | 1.2/2 | 3.5/4.5 | 5/6 |
全闭 | 0.5 | 0.6/0.8 | 0.6/1 | 0.8/1.2 | 0.8/1.2 | 1/1.5 | 1/2 | 1/2.3 | 1.5/2.5 | 4.5/6 | 5.5/7 | |
*斜线上方为双作用，下方为单作用数据
