Q661F加长型气动焊接高压球阀供应连接方式有：法兰连接、螺纹连接、焊接等。广泛应用于石油、化工、发电、造纸等各部门，以及人们日常生活中。
一、技术参数：
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
阀体形式 | 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) | |||||||||||
公称压力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
连接形式 | 法兰式、焊接式、螺纹式(适用于PN16MPa以内) | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
阀芯形式 | O型球体阀芯 | |||||||||||
流量特性 | 近似快开特性 | |||||||||||
动作范围 | 0～90°、0～360° | |||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
基本误差 | 带定位器：小于全行程的±2% | |||||||||||
可调范围 | 250：1 | |||||||||||
配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
控制方式 | 开关两位控制能、4～20mA模拟量信号控制 | |||||||||||
二、产品简介：

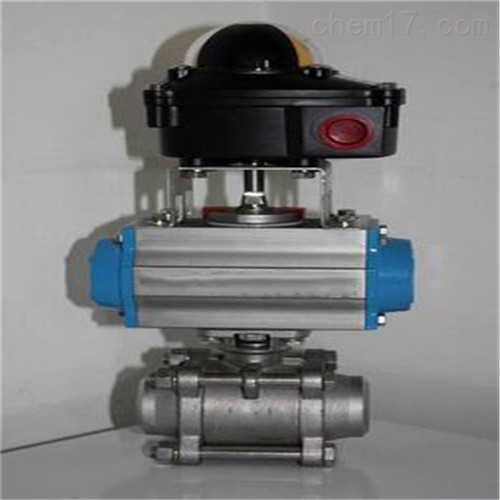

Q661F加长型气动焊接高压球阀供应是由双作用（或单作用）气动执行机构和高压焊接阀体组成，其中焊接球阀为订做产品，可以根据客户需求，加长两端焊接管的长度。现场对阀门使用具体情况来选配附件，如手轮，电磁换向阀（ASCO电磁阀、亚德客电磁阀、4M310电磁阀等）空气过滤减压阀、阀位反馈（限位开关）、阀门定位器（YT-1000R阀门定位器、西门子阀门定位器）。根据客户提供的阀门的压力、口径、介质、介质的温度等一系列参数，来确认具体的球阀的选型，包含阀体的材质，阀门的密封件等。Q661F加长型气动焊接高压球阀供应连接方式有：法兰连接、螺纹连接、焊接等。广泛应用于石油、化工、发电、造纸等各部门，以及人们日常生活中。
三、执行机构技术参数：
执行器型号 | AT、AW系列单、双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、性能规范：
公称通径DN(mm) | DN15-300 | |||||
公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低压气密试验 | 0.5～0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||
