产品时间：2023-02-14

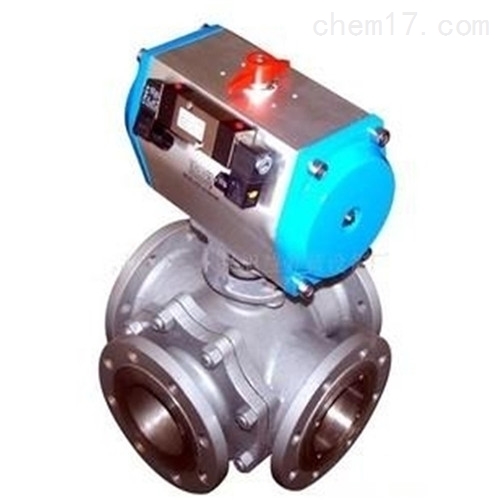

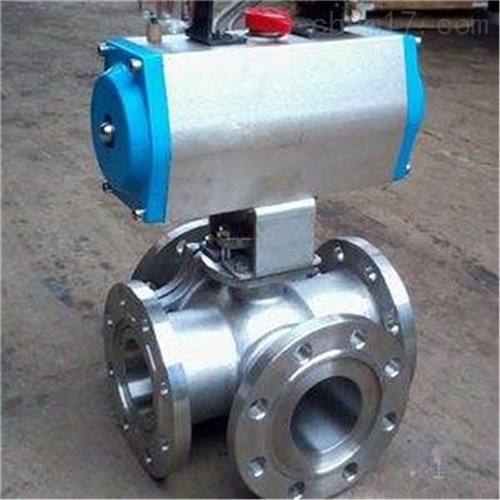

Q646F/Q646H气动四通球阀厂家是由角行程气动执行机构和四通球阀阀体组成。 根据结构形式，气动四通球阀可以分为双L型和十字型两种，分别实现两种形式的介质换向操作。
一、特点：
1.Q646F/Q646H气动四通球阀厂家流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2.密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3.使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
二、产品简介：
Q646F/Q646H气动四通球阀厂家是由角行程气动执行机构和四通球阀阀体组成。 根据结构形式，气动四通球阀可以分为双L型和十字型两种，分别实现两种形式的介质换向操作。适用于各种轻重工业及楼宇管道.广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
三、主要技术参数：
阀体形式 | 四通铸造阀体 |
公称通径 | DN50～600mm |
公称压力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法兰标准 | JB/T79.2-1994、 ASME/ANSI B165 |
连接形式 | 法兰式 |
压盖型式 | 压盖压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
设计和制造 | GB/T12237-1989； APl608 |
检验和试验 | GB/T13927-1992； APl 598 |
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
四、主要性能指标：
公称压力(MPa) | 常温大工作压力(MPa) | 壳体试验压力(MPa) | 气密封试验压力(MPa) | 高压密封试验压力(MPa) |
PN1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
PN2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
PN4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
l50LB | 2.0 | 3.0 | 0.6 | 2.2 |
五、执行器参数：
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
六、外形连接尺寸：
公称压力PN | 公称通径DN | 尺寸(mm) | ||||||||
L | L0 | D | D1 | D2 | b | z-φd | H1 | A | ||
1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 | 16 | 4-ф18 | 根据配置执行机构 大小而定，配置执 | |
65 | 320 | 160 | 185 | 145 | 120 | 18 | 4-ф18 | |||
80 | 320 | 160 | 200 | 160 | 135 | 20 | 8-ф18 | |||
100 | 370 | 185 | 220 | 180 | 155 | 20 | 8-ф18 | |||
125 | 510 | 255 | 250 | 210 | 185 | 22 | 8-ф18 | |||
150 | 510 | 255 | 285 | 240 | 2'0 | 24 | 8-ф23 | |||
200 | 580 | 290 | 340 | 295 | 265 | 26 | 12-ф23 | |||
250 | 670 | 335 | 405 | 355 | 320 | 30 | 12-ф25 | |||
300 | 760 | 380 | 460 | 410 | 375 | 30 | 12-ф25 | |||
350 | 850 | 425 | 520 | 470 | 435 | 34 | 16-ф25 | |||
400 | 980 | 490 | 580 | 525 | 485 | 36 | 16-ф30 | |||
