产品时间：2023-02-14
焊接式针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。

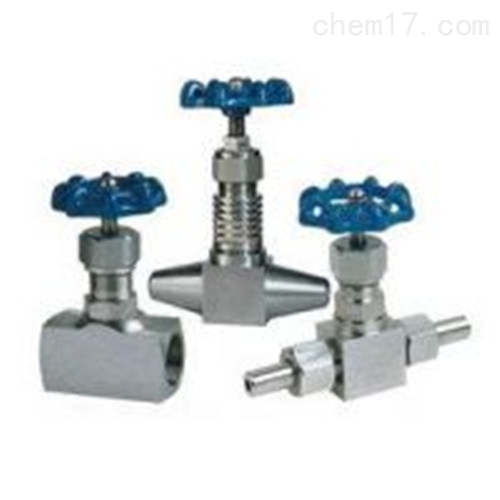

J63Y焊接式针型阀
一、J63Y焊接式针型阀概述：
具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
二、主要零部件材料：
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
三、主要连接尺寸：
公称直径DN(mm)Nominal Diameter | 管螺纹RC Source loint | 尺寸Dimensions | 重量(Kg) | ||||
Do | L | H | Hi | d | |||
6 | 3/4 | 80 | 78 | 100 | 110 | 6 | 1.20 |
10 | 1 | 80 | 120 | 100 | 110 | 8 | 1.50 |
15 | 11/4 | 100 | 130 | 120 | 130 | 12 | 1.70 |
20 | 2 | 12000 | 145 | 150 | 165 | 15 | 2.60 |
参数--
公称压力：PN1.6~ 80Mpa;
接口尺寸：DN5～DN50;
适用温度：-20℃-70℃～-100℃～-196℃～+120℃～+570℃;
制造材料：A105、304、316、316L、F91、F22、F55双相不锈钢;
适用介质：各种气体、油、水、气等多种非腐蚀性或高腐蚀性介质;
