产品时间：2023-02-14
一、Q41F铜球阀概述：
连接形式：螺纹结构形式：固定球球阀公称通径：DN15-300（mm）（mm）
适用介质：各种高腐蚀化学介质压力环境：高压工作温度：高温
标准：国标流动方向：单向驱动方式：手动
零部件及配件：配件用途：锁闭类型（通道位置）：直通式
作用对象：水

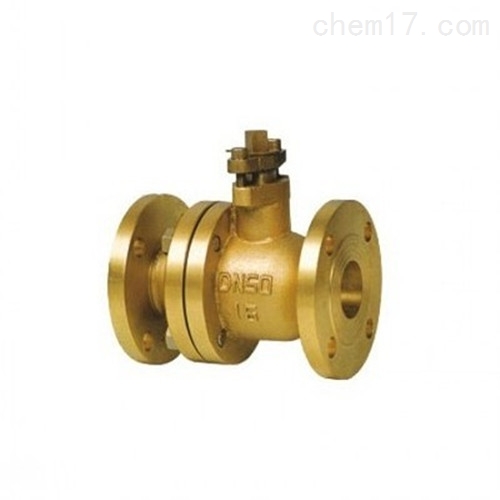

Q41F铜球阀
一、Q41F铜球阀概述：
连接形式：螺纹 | 结构形式：固定球球阀 | 公称通径：DN15-300(mm)（mm） |
适用介质：各种高腐蚀化学介质 | 压力环境：高压 | 工作温度：高温 |
标准：国标 | 流动方向：单向 | 驱动方式：手动 |
零部件及配件：配件 | 用途：锁闭 | 类型(通道位置)：直通式 |
作用对象：水 |
|
|
二、主要性能参数：
公称压力PN | 2.5 | 4.0 |
|
壳体试验压力PN | 3.75 | 6.0 | |
高压密封试验压力 | 2.75 | 4.4 | |
适用介质 | 液化气、天然气、蒸汽、油品 | ||
适用温度 | -40∽+150℃ | ||
法兰连接标准 | JB/T：2.5,4.0MPa | ||
三、主要连接尺寸：
PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 |
| 15 | 130 | 82 | 95 | 65 | 45 | 16 | 2 | 4-14 | 130 |
| 20 | 140 | 100 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 |
| 25 | 150 | 104 | 115 | 85 | 65 | 16 | 2 | 4-14 | 150 |
| 32 | 165 | 134 | 135 | 100 | 78 | 18 | 3 | 4-18 | 170 |
| 40 | 180 | 140 | 145 | 110 | 85 | 18 | 3 | 4-18 | 230 |
| 50 | 200 | 155 | 160 | 125 | 100 | 20 | 3 | 4-18 | 230 |
| 65 | 220 | 180 | 180 | 145 | 120 | 22 | 3 | 8-18 | 300 |
| 80 | 250 | 200 | 195 | 160 | 135 | 22 | 3 | 8-18 | 400 |
| 100 | 290 | 222 | 230 | 190 | 160 | 24 | 3 | 8-23 | 400 |
| 125 | 400 | 236 | 270 | 220 | 188 | 28 | 3 | 8-25 | 1100 |
| 150 | 400 | 295 | 300 | 250 | 218 | 30 | 3 | 8-25 | 1100 |
| 200 | 500 | 342 | 360 | 320 | 282 | 34 | 4 | 12-25 | 1500 |
四.产品特征：
1.适用介质：水、气、油品、天然气和酸碳腐蚀性介质
2.适用温度：-196-350℃
3.驱动方式：手动、气动、电动、波动等
4.公称通径：DN15-250mm 1/2″-10″
