ZSHWF气动衬氟调节蝶阀由气动活塞式执行机构和对分两段式阀体组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。

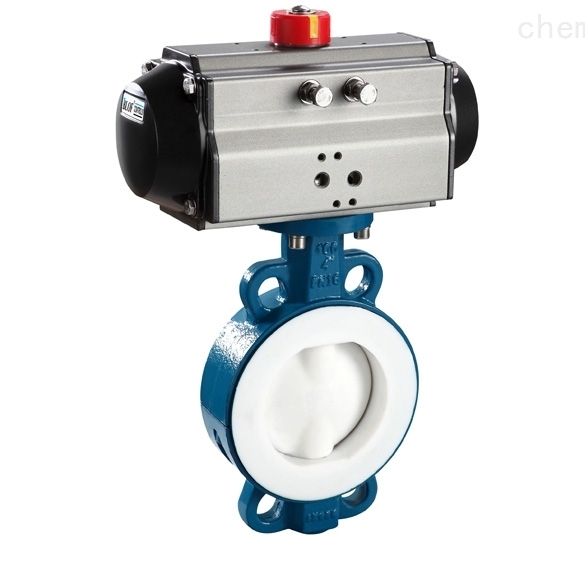

ZSHWF气动衬氟调节蝶阀
一．ZSHWF气动衬氟调节蝶阀由气动活塞式执行机构和对分两段式阀体组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
二．技术参数和性能
■ 阀体
型 式 | 扁平式 |
公称通径 | 50、65、80、100、125、150、200、250、300、350、400、450、500、600mm |
公称压力 | PN1.0、1.6MPa |
连接型式 | 对夹式（无法兰式） |
材 料 | ZG230-450衬F46 |
上 阀 盖 | 与阀体一起铸造 |
工作温度 | -40～+180℃； |
压盖型式 | 螺栓压紧式 |
填 料 | 聚四氟乙烯填料 |
三．■ 阀内组件
阀芯型式 | 中线旋转型 |
阀板材料 | 2Cr13衬F46 |
流量特性 | 近似等百分比 |
额定行程 | 全开90° |
四．■ 执行机构
型 式 | DA、SR、RA、RAS 单作用、双作用活塞式执行机构 |
供气压力 | 400～700KPa |
气源接口 | G1/4'、G1/8'、G3/8'、G1/2' |
环境温度 | -30～+70℃ |
五．■ 阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL
六．■ 附件(根据要求配置)
dìng位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
七■ 性能
回 差 | 带dìng位器：小于全行程的2% |
基本误差 | 带dìng位器：小于全行程的±2% |
泄 露 量 | 符合ANSI B16.104 IV级标准 |
可调范围 | 50：1 |
八■ 允许压差
A、配用GTD型双作用执行机构（气源压力500KPa）单位：MPa
执行机构 | 输出力矩 N.M | 公称通经 | |||||||||||||
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
GTD65 | 36.8 | 2.4 | 1.1 | 0.53 | 0.32 | 0.18 |
|
|
|
|
|
|
|
|
|
GTD80 | 65.1 |
| 2.45 | 1.22 | 0.71 | 0.37 | 0.21 |
|
|
|
|
|
|
|
|
GTD90 | 94.1 |
|
| 2.28 | 1.14 | 0.63 | 0.36 | 0.15 |
|
|
|
|
|
|
|
GTD100 | 145 |
|
|
| 2.28 | 1.2 | 0.62 | 0.31 | 0.16 |
|
|
|
|
|
|
GTD125 | 272 |
|
|
|
| 2 | 1.48 | 0.51 | 0.26 | 0.15 |
|
|
|
|
|
GTD145 | 398 |
|
|
|
|
| 1.82 | 0.78 | 0.4 | 0.23 | 0.15 |
|
|
|
|
GTD160 | 557 |
|
|
|
|
|
| 1.69 | 0.87 | 0.51 | 0.32 |
|
|
|
|
GTD210 | 1344 |
|
|
|
|
|
|
| 1.46 | 0.86 | 0.54 | 0.36 | 0.25 |
|
|
GTD255 | 2644 |
|
|
|
|
|
|
|
| 1.17 | 0.74 | 0.49 | 0.34 | 0.26 |
|
GTD300 | 4117 |
|
|
|
|
|
|
|
|
| 1.1 | 0.74 | 0.52 | 0.38 | 0.22 |
GTD350 | 6226 |
|
|
|
|
|
|
|
|
|
| 1.06 | 0.75 | 0.54 | 0.31 |
