气动高性能蝶阀

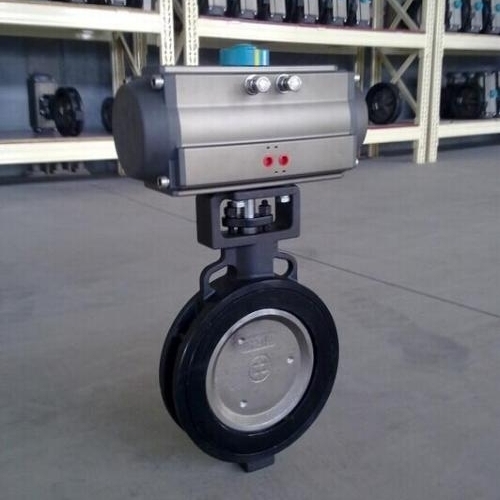

GD671F气动高性能蝶阀

一．特点

GD671F气动高性能蝶阀,软密封偏心蝶阀的阀座采用的是PTFE的材料，主要适用于气体输送和对阀寿命要求很高的工艺介质中，正常使用寿命可达百万次。阀座外面是活动的嵌件，法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀板和阀轴。采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。
适用于各种工业管道中液体和气体(包括蒸汽)的输送。经特选，也可用于特殊介质，如Cl?、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的二。设计。

■无须增加O圈和金属部件来辅助密封
■唇缘式密封结构可补偿温度和压力对阀产生的变化
■密封时几乎无摩擦，保证扭矩更小，密封性更好
■法兰是美标磅级的

使用单一的PTFE阀座设计，弹性好，可靠性高
●　唇缘式密封结构可补偿温度和压力的变化。
●　使用寿命长，维修量小。
●　双向达到无气泡密封。

三．偏心轴和偏心蝶板设计
●　在开启和处于中间位置时阀座与蝶板不发生接触。
●　在阀座上下部位无磨损点。
●　扭矩低，对操作机构要求小。

四．断流和控制兼备
●　具有优良的控制特性。
●　流量特性曲线等比变化。
●　调节范围广。
●　即使用于控制仍能紧密密封。

参数 815W 815L 830W 830L 860W 860L

附件选项  815W 815L 830W 830L 860W 860L

回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)

电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2

三联件：可对气源稳压、过滤、气缸加润滑油 YT-200

手轮机构：转动手轮机构，可实现手动开、关阀

电气dìng位器：输入4～20mA信号,实现阀门调节功能

标准 设计依据:API 609 815W 815L 830W 830L 860W 860L
法兰接端:ANSI
检测与测试:API598

五.外形尺寸数据
