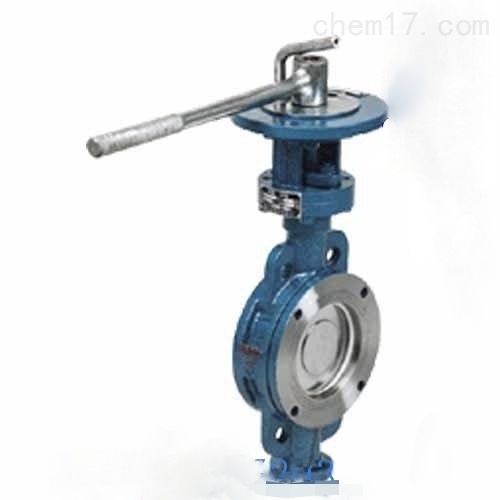

D73H手动对夹式硬密封蝶阀
一、D73H手动对夹式硬密封蝶阀概述：
适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体装置。
二、主要零部件材料：
名称 | 材 料 |
阀体 | 铸钢、不锈钢、铬钼钢 |
蝶板 | 铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料、氟塑料 |
填料 | 柔性石墨 |
三、性能参数：
公称通径 |
| ||||||
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | ||
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | ||
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |||
适用介质 | 水、蒸汽、油品、酸类腐蚀性等 | ||||||
适用温度 | -40℃-600℃ | ||||||
四、连接尺寸：
通径DN | L | D1 | D2 | Z-φd | H | HO | D | L2 | Wt/Kgs |
50 | 43 | 125 | 99 | 4-18 | 105 | 350 | 90° | 280 | 9 |
65 | 46 | 145 | 118 | 4-18 | 115 | 370 | 90° | 280 | 11 |
80 | 49 | 160 | 132 | 8-18 | 125 | 380 | 45° | 280 | 15 |
100 | 56 | 180 | 155 | 8-18 | 140 | 420 | 45° | 280 | 18 |
125 | 64 | 210 | 185 | 8-18 | 170 | 470 | 45° | 330 | 22 |
150 | 70 | 240 | 210 | 8-23 | 180 | 500 | 45° | 330 | 25 |
