产品时间：2023-02-13
D973H防爆电动硬密封对夹蝶阀是采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，

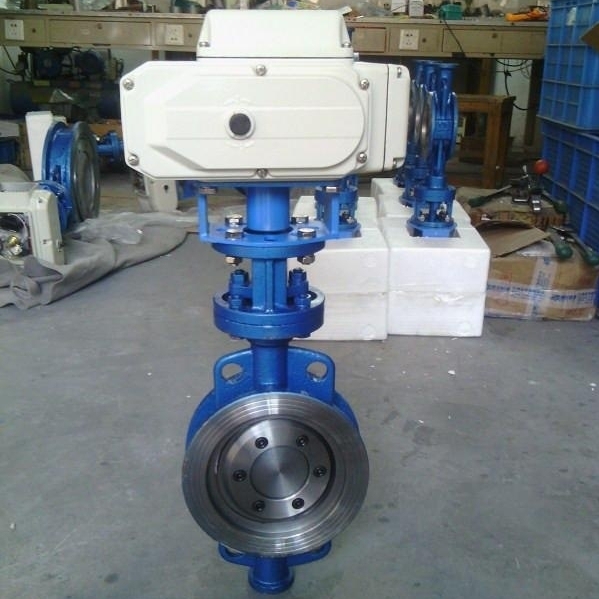

D973H防爆电动硬密封对夹蝶阀
产品简介：
D973H防爆电动硬密封对夹蝶阀是采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
特点：
1、设计新颖、合理、结构*，重量轻，启闭迅速。
2、密封件可以更换，密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀，使用寿命长等特点。
4、两截式阀杆无销连接，结构简单紧凑，维修方便。
5、阀座密封与靠背一体结构，减少阀座变形量。
6、阀杆轴向定位装置，增强密封性、减少阀门扭矩。
7、可以任何位置安装，维修方便。
零部件材料
零部件名称 | 材质 |
底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
下轴套 | 铜合金、304、316 |
阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M |
密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 |
压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
固定销 | 25、35、45 |
上阀轴 | 2Cr13、304、316、316L |
下阀轴 | 2Cr13、304、316、316L |
上轴套 | 铜合金、304、316 |
填料 | 聚四氟乙烯/柔性石墨 |
填料压套 | HT200、WCB、CF3、CF3M、CF8、CF8M |
填料压板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
技术参数
公称通径DN(mm) | 50～1200 |
公称压力 | PN0.6、1.6、2.5MPa |
连接形式 | 对夹式 |
阀板形式 | 垂直板式 |
流量特性 | 近似快开型 |
动作范围 | 0～90° |
泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
基本误差 | ±2.5% |
回差 | ±2.5% |
死区 | 1% (可调) |
可调范围 | 50:1 |
配置执行机构 | 选配PSQ、HQ、361RS等系列角行程电动执行机构 |
控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
执行器参数
执行器类别 | 精小型执行器参数 | HQ系列执行器参数 |
电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
动作时间 | 15秒/30秒/60秒 | 18S～112S |
保护装置 | 过热保护 | 内置过热保护、过载保护 |
环境温度 | -30°～60° | -20℃～+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
外涂层 | 干粉，环氧聚酯，具有*防腐功能 | |
采用*的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
性能规范
公称通径DN(mm) | DN50～1200 | ||||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
低压气密试验 | 0.5～0.7 | ||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
