产品时间：2023-02-13
ZARD电动调节型蝶阀采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于食品、环保、轻工、石油、造纸、化工、

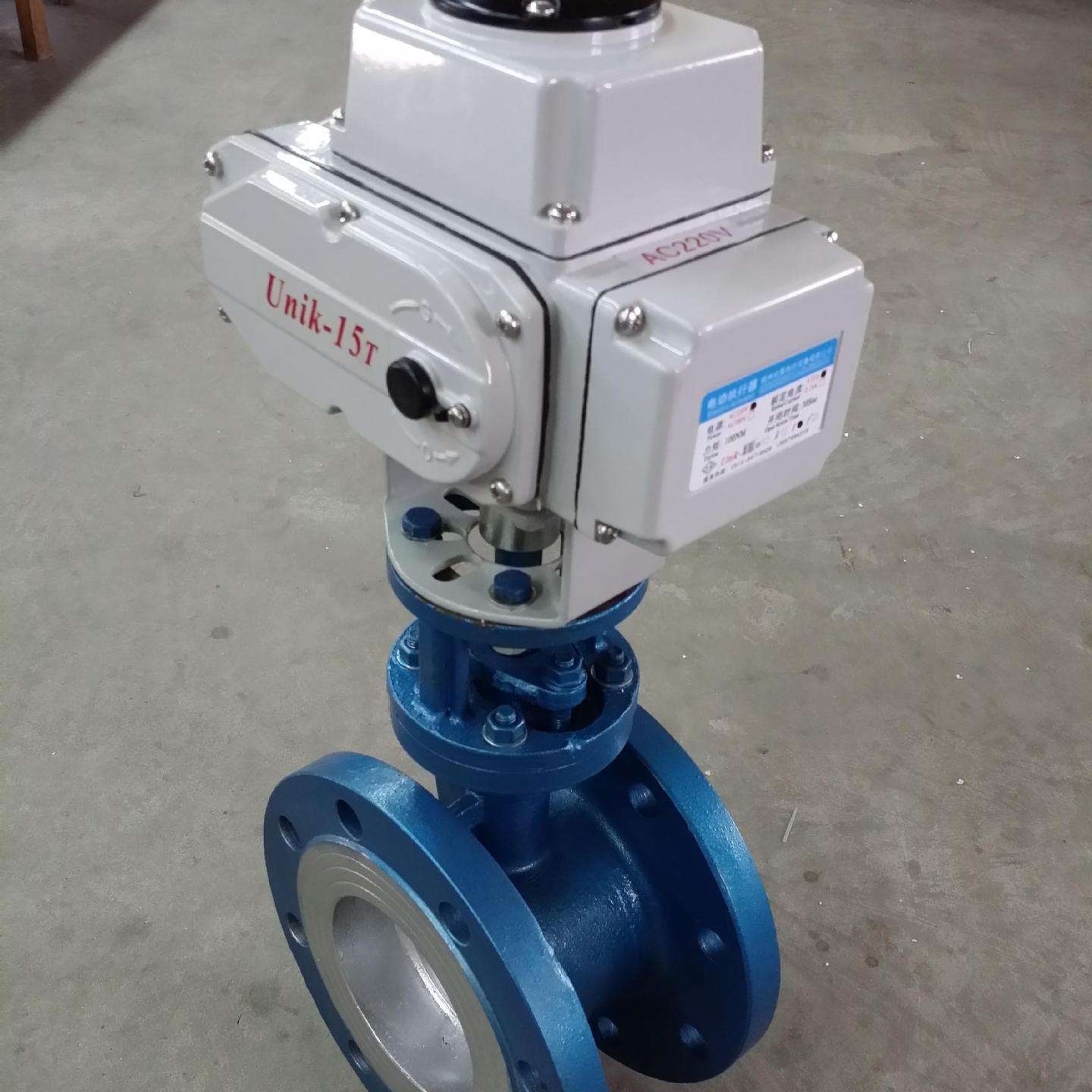

ZARD电动调节型蝶阀
产品简介：
ZARD电动调节型蝶阀采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
阀体型式：扁平铸造型
阀芯型式：三偏心蝶型
公称通径：DN50 ~600 NPS 2〞~24〞
公称压力：PN16 ~25 CLASS 150LB
连接方式：法兰、对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
Z | 执行机构 | R | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
Z系列调节阀 | S:气动活塞执行机构 | R | D:标准型硬密封调节蝶阀 | PN16=16 | C=WCB | DN50= DN50 |
流量特性 | 近似等百分比 | |
可调范围 | 50:1 | |
额定CV值 | 全腔型CV 85~20500 | |
行程 | 全开 90° 调节0-70° | |
允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） | |
基本误差% | 气动 ±2 | 电动±2.0 |
回差% | 气动 ≤1.5 | 电动≤1.0 |
死区% | 气动 ≤0.6 | 电动≤1.0 |
公称通径DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
额定流量系数Cv | 85 | 180 | 240 | 390 | 690 | 1000 | 1760 | 3390 | 4730 | 6700 | 8900 | 10500 | 14800 | 20500 |
PTFE填料，金属密封允许压差 单位MPa | ||||||||||||||
双作用气动执行机构 |
|
| 1.45 | 0.54 | 0.79 | 0.42 | 0.34 | 0.1 | 0.27 | 0.17 | 0.12 | 0.19 | 0.11 | 0.04 |
单作用气动执行机构 |
|
| 0.82 | 0.38 | 0.5 | 0.44 | 0.33 | 0.19 | 0.38 | 0.16 | 0.14 | 0.14 | 0.12 | 0.11 |
